地下室堵漏常規(guī)工藝分析與對比

---

　　

  　　因為地下室堵漏工程屬于地下非明處作業(yè)工程，在作業(yè)過程中，還要考慮到地下室堵漏工程中是否受到地下水位變化所帶來的影響，或者有可能本次地下室堵漏工程就是因為地下水所造成的滲漏，因此地下室堵漏工程防水是建筑工程的一個重要組成部分，已經(jīng)成為目前防水堵漏工程中最常見一種作為形式。針對于不同的地下室滲漏原因，地下室堵漏防水設(shè)計并不是一成不變的，要根據(jù)不同的工程情況的特點，有針對性地進行防水設(shè)計以滿足實際的需要。目前有很多地下室堵漏作業(yè)是先將地下室進行局部堵漏，以檢驗防水效果后，再進行全面的地下室堵漏作業(yè)。

　   在這里，我們將要提供一個全新的概念，即地下室堵漏工程防水體系全面設(shè)計與安全管理控制是指不經(jīng)數(shù)值計算，主要是參考地下建筑物結(jié)構(gòu)型式、滲漏水的原因、堵漏工藝和以往工程經(jīng)驗所獲得的作業(yè)經(jīng)驗，然后全面地來衡量本次地下室堵漏作業(yè)的情況，從而分析制訂出一套最科學最合理的防水作業(yè)工藝，來解決當前的地下室堵漏作業(yè)的思路。這個概念的出現(xiàn)，是防水堵漏作業(yè)領(lǐng)域里的一次革新，它可以更有效地控制堵漏作業(yè)中遇到的突發(fā)性問題，同時對工程質(zhì)量的保證，也比以往要更長，可以獲得更好的防水效果。目前這個概念已經(jīng)普遍應(yīng)用于地下室堵漏作業(yè)中，并且已經(jīng)開始在其他的工程領(lǐng)域中得到應(yīng)用。

  　　接下來，我們將分析一下地下室堵漏工程的防水設(shè)計特點，我們結(jié)合多年的實際作業(yè)經(jīng)驗，對這一概念進行三方面的總結(jié)：

1 地下室堵漏作業(yè)建筑結(jié)構(gòu)類型

　　在地下室堵漏工程的防水概念設(shè)計中，地下室堵漏工程的建筑結(jié)構(gòu)型是工程中首先要考慮的一個重要因素。我們只有確定了該地下室的建筑結(jié)構(gòu)型式，才可以更好地掌握工程中對建筑結(jié)構(gòu)的約束條件、內(nèi)部受力情況、漏水處的建筑構(gòu)造等結(jié)構(gòu)要素，這些信息將對本地地下室堵漏作業(yè)工程而言，是非常重要而且是起著決定性作用的一環(huán)，對防水堵漏作業(yè)工程是否最終取得成功有著積極地影響。

　　我們將以某次地下室堵漏工程為例，說明一下這部分內(nèi)容對于防水作業(yè)工程的重要性。溫州某高層建筑工程，總建筑面積230000m2，其中地下室面積13000m2。2#～5#樓為21層建筑，高度72.4m，8#～9#樓為17層建筑，高度56.1m，該工程結(jié)構(gòu)為框架剪力墻結(jié)構(gòu)基礎(chǔ)為預(yù)應(yīng)力高強管樁，地下室為一層箱型基礎(chǔ)，結(jié)構(gòu)整體型好，不容易出現(xiàn)諸如地基沉降引起的裂縫，故采用結(jié)構(gòu)自防水的形式較為合理。

2 地下室堵漏工程中中結(jié)構(gòu)自防水設(shè)計

　　地下室堵漏工程結(jié)構(gòu)情況我們分析是否適合使用自防水設(shè)計，從防水的這個效果來看，建筑結(jié)構(gòu)是否在當初設(shè)計的時候就已經(jīng)考慮到了利用結(jié)構(gòu)的設(shè)計來實現(xiàn)內(nèi)部的自身防水功能。如果是在建筑結(jié)構(gòu)的設(shè)計中已經(jīng)考慮到了這部分的因素，則我們在進行地下室堵漏作業(yè)的時候通常是利用建筑結(jié)構(gòu)的自身防水功能來實現(xiàn)這一措施。因為將建筑的自身防水功能利用起來并加以發(fā)揮是最經(jīng)濟最實效的作業(yè)手段，如果我們在進行地下室堵漏作業(yè)的時候忽略了建筑結(jié)構(gòu)的自身防水功能，而是另外開辟一條防水途徑，一是造成成本的浪費，二是另辟的途徑一旦日后遭到破壞，則會完成導致防水工程的失敗，而這種新開辟的通道會對未來的維修作業(yè)帶來極大的困難，非常難以操作。因此在實際的地下室堵漏作業(yè)中，如果能利用建筑自防水功能的情況，盡量考慮利用建筑自防水功能來進行工程的設(shè)計。

　　下面我們舉例說明一下，在正常的地下室堵漏工程中，如果是利用建筑物的自防水功能，則防水混凝土配合比為：

　　水：水泥：砂：石：外加劑：摻合料＝0.48：2.00：1.96：2.34：0.0289：0.324

　　如果防水工程中混凝土結(jié)構(gòu)對防水材料有其他的情況，不包括在本工式中。

2.1水泥

　　在地下室堵漏作業(yè)中，為保證抗?jié)B混凝土的強度，提高混凝土的密實性和抗?jié)B性，我們通常在工程中采用氮氨水水泥和普通強度的鹽水泥配合在一起進行使用，一般保證混合后的建筑強度等級以28.5～39.5為宜，水泥的使用量不低于410kg／m3。以本次工程為例，我們在工程中的水泥用量為396kg／m3，滿足此項要求。

　　2.2細骨料

　　在本次地下室堵漏工程中，我們用細度模數(shù)在1.9～2.8之間的中砂，其含泥量不得大于4%，泥塊含量不得大于2%。結(jié)合我們的實際工程經(jīng)驗，在進行地下室堵漏作業(yè)的時候，不適合采用細砂，因為容易產(chǎn)生開裂等現(xiàn)象而導致防水失敗，一般情況都是采用中砂比較適宜。在配合好的水泥砂漿中，一定要注意泥土的含量，因為過多的泥土將嚴重影響水泥與砂石之間的密合程度，對建筑體的結(jié)構(gòu)產(chǎn)生一定的影響，因此地下室堵漏作業(yè)中的混合砂漿的含泥量一定要進行嚴格的控制。以本次工程為例，本工程采用的砂細度模數(shù)為2.5，含泥量為0.6%，泥塊含量0.7%均滿足上面要求。

　　2.3粗骨料

　　粗骨料是地下室堵漏混合砂漿的重要組成部分，因此，粗骨料的強度、級配、粒徑大小、形狀、含泥量等都直接影響工程中的混合砂漿的強度和抗?jié)B性能?；旌仙皾{在固化過程中石子是不會收縮的，而周圍的水泥砂漿則產(chǎn)生收縮，如果砂漿中的石子越大，與砂漿收縮的差值越大，就比較容易在固化后的水泥砂漿表面形成一些細小的孔洞，會造成防水工程的失敗。這是在地下室堵漏工程中混合砂漿的調(diào)配過程中要注意的一些材料方面的細節(jié)。

通常情況下，地下室堵漏工程中采用7～18mm，30～50mm兩種規(guī)格的材料來調(diào)配工程中水泥砂漿，其中最大粒徑不超過50mm，針片狀顆粒含量不超過20%，含泥量不大于2%，泥塊含量不大于0.6%。本工程采用卵石最大粒徑不超過50mm，針片狀顆粒含量不超過0.6%，含泥量不大于0.71%，泥塊含量不大于0.4%，均未超過上述要求。

　　2.4外加劑

　　在地下室堵漏工程中用到的外加劑的品種非常多，因此應(yīng)根據(jù)實際工程的具體情況選用減水劑、防水劑等。在配制防水混凝土時摻入適量的減水劑可以有效地改善混凝土的緊密性，同時減少用水量。GE-2高效防水復合液具有較大減水性能和防水功能，本工程采用GE-2高效復合液，有效地阻止了地下水在混凝土中的滲透。

　　以本地下室堵漏工程為例，我們在本工程采用上述材料及配合比制成的防水混凝土是經(jīng)過安徽省建筑工程質(zhì)量監(jiān)督檢測中心站檢驗，最終配比形成的水泥砂漿的所有性能指標全部符合國家標準，可能進行施工。

3  在地下室堵漏作業(yè)中要充分考慮滲漏封堵的可操作性

　　“百密難免一疏”，這句話用在地下室堵漏工程作業(yè)中非常地合適，在實際工程中就算是再嚴密的防水措施，都難以做到“滴水不漏”。因此在地下室設(shè)計的時候，已經(jīng)很清楚地知道所有的地下室工程，出現(xiàn)滲漏現(xiàn)象是絕對的、必然的，而所謂“不漏”則是相對的、偶然的，這就要求在進行建筑結(jié)構(gòu)設(shè)計的時候，要充分地將地下室的自防水設(shè)計考慮進去，要設(shè)計出比實際測量結(jié)果還要更高要求的結(jié)構(gòu)，除此之外我們針對地下室堵漏作業(yè)中的施工，通常是采用以下幾種工藝來進行的。

　　3.1表面涂抹法

　　利用這種工藝是地下室堵漏工程最常用的一種施工手段，涂抹的材料通常是指脫氮核脂類、氧氫酯類等，在涂沫前要求混凝土表面要平滑結(jié)實，有一些材料還要求混凝土的表面要保持干燥。我們以脫氮核脂類的施工為例，其方法是先將滲漏水的作業(yè)點的表面清理干凈，待表面完全干燥后，然后使用1.5mm的毛刷反復涂刷立裹漿液，每隔4～6min涂一次，一般情況要保證涂層厚度達到2mm左右為止。

　　3.2地下室堵漏工藝中關(guān)于表面涂刷加玻璃絲布法的介紹

　　目前在地下室堵漏工藝中最常用到的防水材料是--環(huán)氧脫糖脂或環(huán)氧樹脂膠料同時配以相應(yīng)數(shù)量的玻璃絲布來共同對地下室堵漏中的滲漏處進行修補。

  　　以前者為例，其施工要點如下：將環(huán)氧脂首先分為甲乙組，然后將其與二甲苯按照1：1.5：2的比例進行配合，將三者完全攪拌均勻后，均勻地涂抹在地下室堵漏工程的滲漏水處的表面上，正常情況下，待第一遍防水涂料涂刷完成后，要完全風干后方可進行第二道防水涂料的涂刷，至于地下室堵漏工程中倒底需要涂刷幾層這個是根據(jù)不同工程的情況和要求來決定的，但要記住不管什么工程，其防水層的最小厚度不得小于1.50 mm。如果在地下室堵漏工藝中加入了玻璃絲布，則這層玻璃絲布正常是添加在第2至第3層間。

　　3.3地下室堵漏工藝中的充填法介紹

　　在常規(guī)的地下室堵漏工程中，也有使用充填法來進行滲漏水堵漏作業(yè)的，這種工藝的方法是先將滲漏水處進行開槽，然后將開出的槽清洗干凈后，分別使用環(huán)氧砂漿、快干水泥、地下室堵漏專用密封材料等作為堵漏劑，填充至滲漏水的開裂處，這種工藝適合環(huán)境較復雜的地下室堵漏工程中使用。

　　3.4地下室堵漏工程灌漿法

　　常用的地下室堵漏工程所使用的防水灌漿材料有環(huán)氧樹脂類、甲基丙烯酸甲酯、丙凝、氰凝和水溶性聚氨酯等，其中環(huán)氧類材料來源廣，施工較方便，在地下室堵漏工程中應(yīng)用較廣。甲基丙烯酸甲酯黏度低，可灌性好，擴散能力強，適用于修補縫寬≥0.05mm的裂縫，一般情況要根據(jù)地下室堵漏工程的具體情況來選擇相應(yīng)的防水材料。

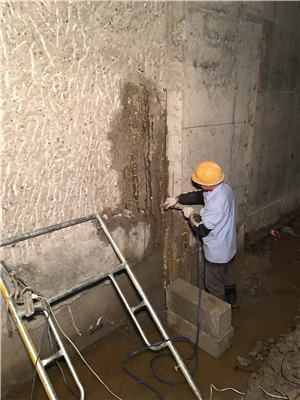

　　本次地下室堵漏工程雖然未出現(xiàn)地下室裂縫，但作為應(yīng)急預(yù)案采用的混凝土堵漏的方法是壓力灌漿補漏，該方法是將一定的材料配制成漿液，用壓送設(shè)備將其灌入縫隙或孔洞中，使其擴散、膠凝或固化，以達到防滲堵漏，確保地下室堵漏工程防水功能的高效發(fā)揮。
